Прямые роликоопоры

Для поддержания конвейерной ленты и направления ее движения используют специальные конструкции – роликоопоры. Существует несколько разновидностей этого оборудования. Для транспортировки средне- и крупногабаритных грузов применят плоские роликоопоры для конвейеров ленточных. Они создают ровную поверхность для несущей ленты.

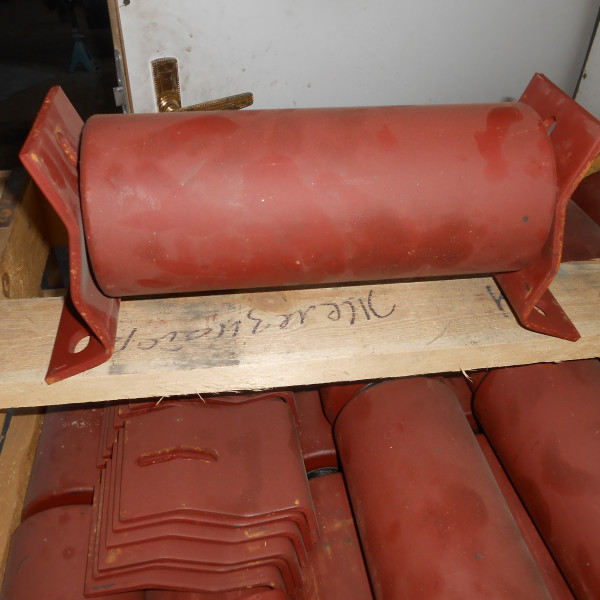

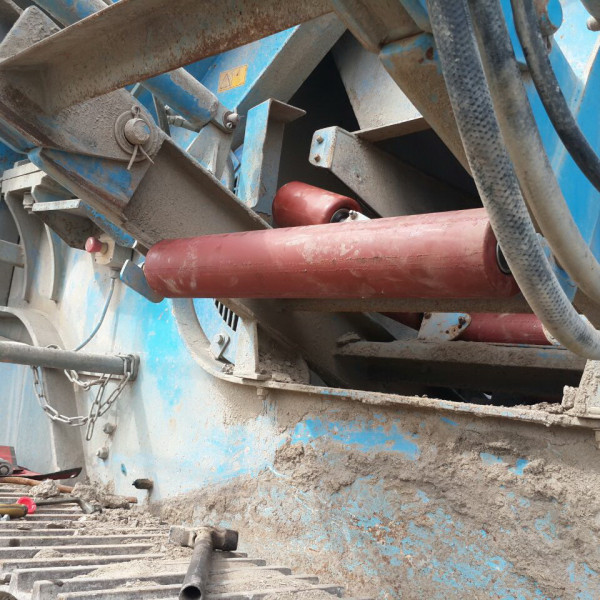

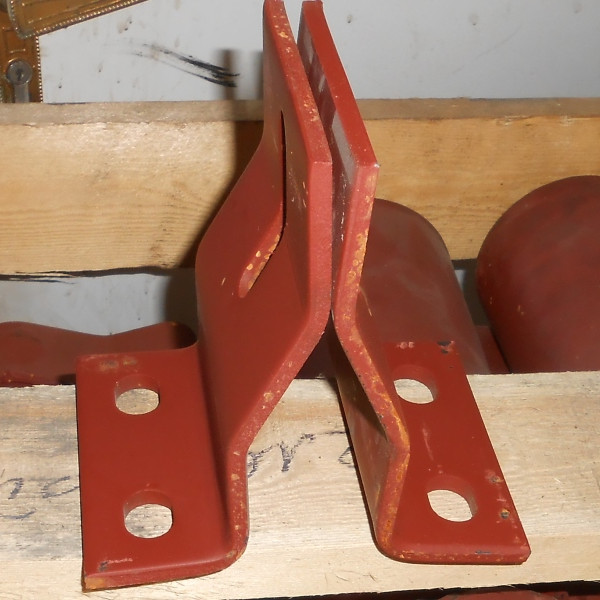

Конструкция прямой роликоопоры максимально простая – она представляет собой кронштейн, на котором вращается ролик цилиндрической формы. Благодаря простоте исполнения эти элементы отличаются надежностью и легкостью в обслуживании. Выпускается два типа плоских роликоопор для конвейеров – верхние и нижние. Верхние поддерживают рабочую часть конвейерной ленты, и нижние предназначены для предотвращения провисания той части ленты, которая не несет нагрузку. Первая роликоопора устанавливается на расстоянии не больше, чем полметра от соседних конструкций. Вторая разновидность может ставиться в промежутках 2.4-3 метра.

В отличие от желобчатой роликоопоры, плоская не создает углубление посередине полотна. Поэтому она не может быть использована для транспортировки сыпучих материалов, которые могут просто высыпаться за края. Отличаются такие конструкции рядом параметров:

1. Шириной транспортерной ленты;
2. Диаметром роликов;
3. Формой роликов;
4. Видом используемых подшипников.

Например, маркировка НП80-127 свидетельствует о том, что это нижняя плоская (НП) роликоопора, позволяющая устанавливать ленту, шириной 90 см, и имеет гладкий ролик, диаметром в 127 мм. Помимо гладких форм роликов, также часто используются дисковые и футерованные варианты.

Этапы заказа плоских роликопор

Главным элементом конструкции является ролик. Он отвечает за перемещение и направление транспортерной ленты. Данный элемент не снабжается приводом, а лишь поддерживает полотно с находящимся на нем грузом. За плавность вращения отвечают подшипники, установленные внутри ролика. Они закрыты специальными уплотнителями, не допускающими попадания пыли и грязи внутрь механизма. От надежности и качества уплотнителя зависит срок эксплуатации подшипников, а значит и роликов. В современных моделях запаса смазки подшипников хватает на весь их срок использования, поэтому они не нуждаются в обслуживании.

Частота установки опор и их характеристики напрямую зависят от интенсивности работы конвейера и веса транспортируемых грузов. Чем, больше масса перемещаемого материала, тем чаще должны быть установлены роликоопоры, чтобы не допустить провисания ленты.
